法蘭蝶閥的結構原理與選型指南

法蘭蝶閥作為流體控制系統中的關鍵元件，因其結構緊湊、操作簡便及維修成本低等優勢，在水處理、石油、化工、冶金等多個領域得到廣泛應用。本文旨在介紹法蘭蝶閥的基本結構原理，并提供實用的選型指南，幫助用戶準確匹配使用需求。

法蘭蝶閥結構原理

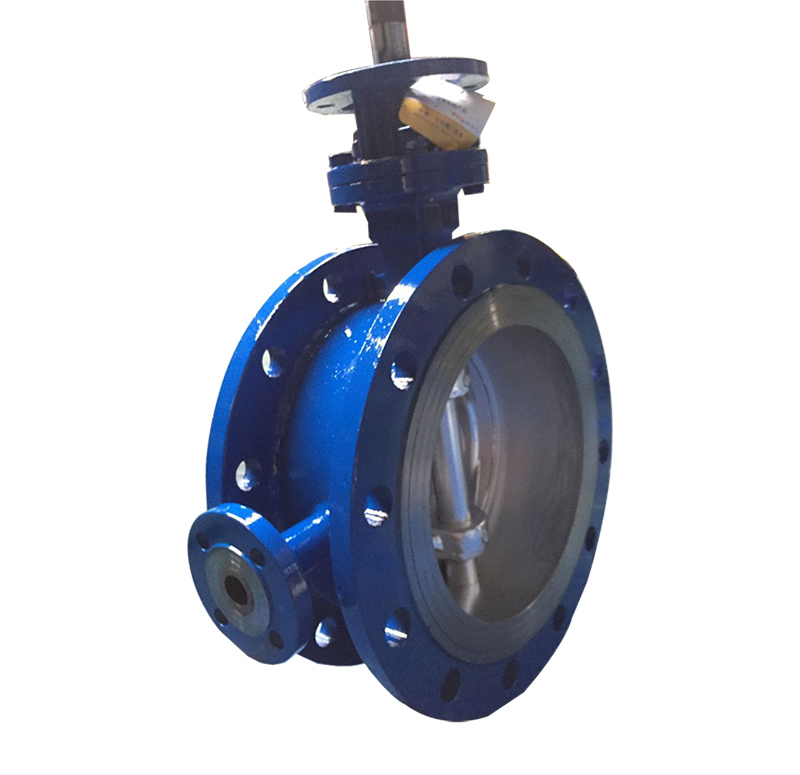

法蘭蝶閥主要由閥體、蝶板、閥桿、密封圈和法蘭盤組成。其工作原理基于蝶板的旋轉運動來控制流體的流通。當?shù)逍D90度時，閥門從全開狀態轉為全關，實現流體的完全阻斷或自由通過。蝶板與閥座的密封依靠彈性密封圈或金屬密封面的壓緊來完成，確保無泄漏。法蘭連接方式使得閥門易于安裝和拆卸，同時保證了管道系統的密封性。

法蘭蝶閥選型指南

1. 介質特性：首先明確流經閥門的介質種類（如水、氣體、油品、腐蝕性液體等）、溫度、壓力及是否有固體顆粒，以決定蝶閥的材質和密封材料。例如，腐蝕性介質需選用耐腐蝕材質如不銹鋼或襯氟材質。

2. 壓力等級：根據系統工作壓力選擇相應壓力等級的蝶閥，確保安全運行，常見壓力等級有PN10、PN16、PN25等。

3. 溫度范圍：蝶閥的使用溫度范圍需覆蓋介質的實際工作溫度，高溫或低溫環境下需選用專用的高溫或低溫材料。

4. 連接方式與尺寸：確認管道的法蘭標準（如ANSI、DIN、JIS等）和尺寸，確保蝶閥與管道的法蘭匹配。

5. 操作方式：根據使用場景選擇手動、氣動、電動或液壓等操作方式。自動控制需考慮是否需要配備定位器、電磁閥等附件。

6. 環境條件：戶外或有腐蝕性環境可能需要額外的防護措施，如防腐涂層或防護罩。

7. 品牌與質量：選擇信譽良好的廠家，關注閥門的性能測試報告及售后服務，確保產品質量及技術支持。

結語

法蘭蝶閥以其的優勢成為眾多工業領域中不可或缺的控制組件。合理的選型不但關系到系統的穩定運行，還直接影響到維護成本和生產效率。遵循上述選型指南，結合具體工況需求，可有效提升法蘭蝶閥的應用效果，為用戶提供可靠、快速的流體控制解決方案。
